Стальная конструкция Обязательно прочтите! Объяснение десяти ключевых моментов знаний

В строительных проектах форма конструкции должна определяться на основе высоты здания, функции использования, сейсмических характеристик и отчета об исследовании грунтовых вод. Далее основное внимание уделяется ключевым моментам «формы конструкции» стальных конструкций и даны четкие рекомендации по выбору конструкции и технической реализации.

Вопрос 1. Классификация и характеристика распространенных структурных систем?

К распространенным конструктивным системам относятся кирпично-бетонные, рамные, сдвиговые стены, рамно-сдвиговые стены, цилиндры, фермы, сетки, арки, ванты, тонкостенные помещения и т. д. Стальные конструкции в основном состоят из портальных стальных рам, рам, ферм и решеток. Единую систему сложно адаптировать к сложным сценариям. В реальных зданиях несколько систем часто комбинируются, чтобы сбалансировать рациональность распределения сил и функциональные требования.

В2. Каковы ключевые особенности распространенных типов стальных конструкций и каковы примеры их применения?

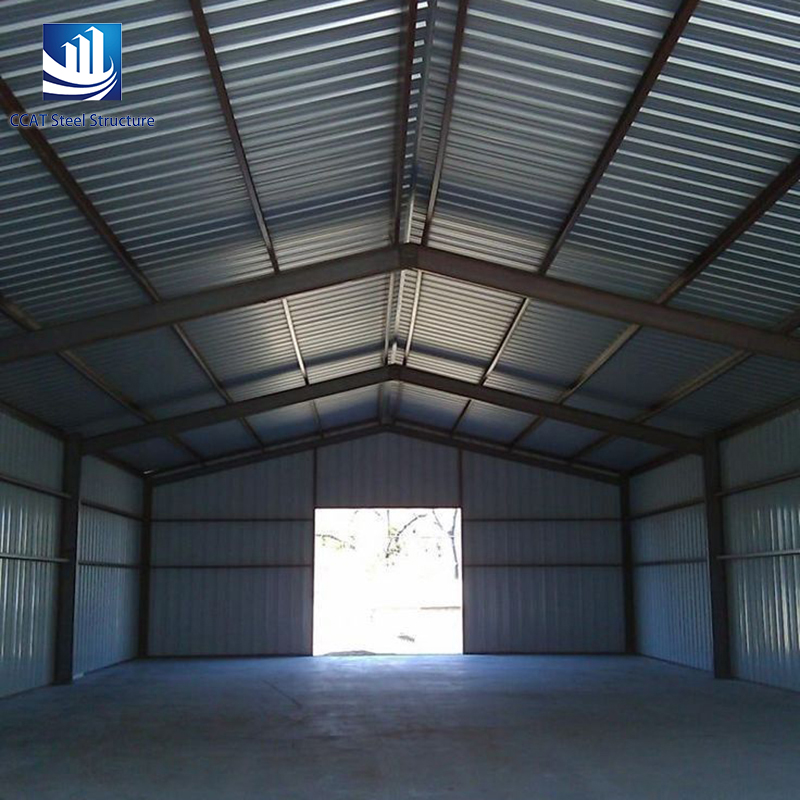

Каркасная конструкция портала отличается простой несущей способностью, четкой передачей усилий и высокой скоростью строительства. Подходит для промышленных предприятий, коммерческих выставочных залов, а также культурно-развлекательных общественных объектов.

Стальной каркас: гибкая планарная планировка, позволяющая создавать большие пространства. Подходит для многоэтажных, высотных и сверхвысотных зданий, коммерческих офисных зданий и конференц-центров.

Стальные фермы состоят из элементов малого сечения, образующих компоненты большого сечения, легкие, но очень прочные. Они используются в большепролетных крышах, мостах, телевизионных башнях, морских нефтяных платформах и коридорных конструкциях вышек.

Стальные решетчатые конструкции представляют собой сверхстатические космические конструкции высокого порядка с небольшой нагрузкой, малым весом, высокой жесткостью и хорошей сейсмостойкостью. Их используют на стадионах, выставочных залах, залах ожидания, навесах, ангарах для самолетов и конструкциях крыш зданий.

Вопрос 3. Из каких компонентов состоит портальная рамная система строительной конструкции завода?

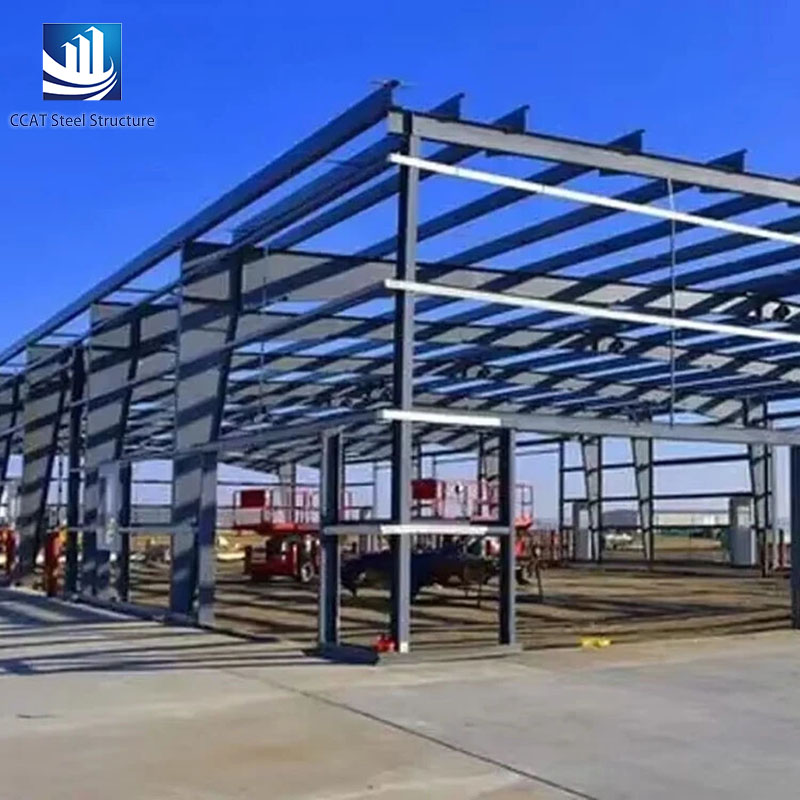

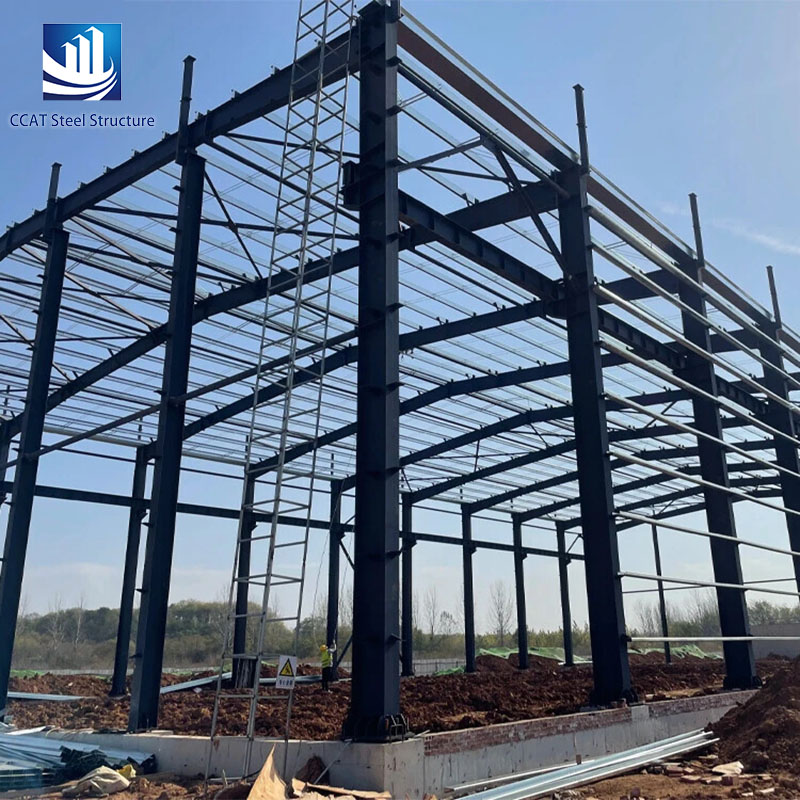

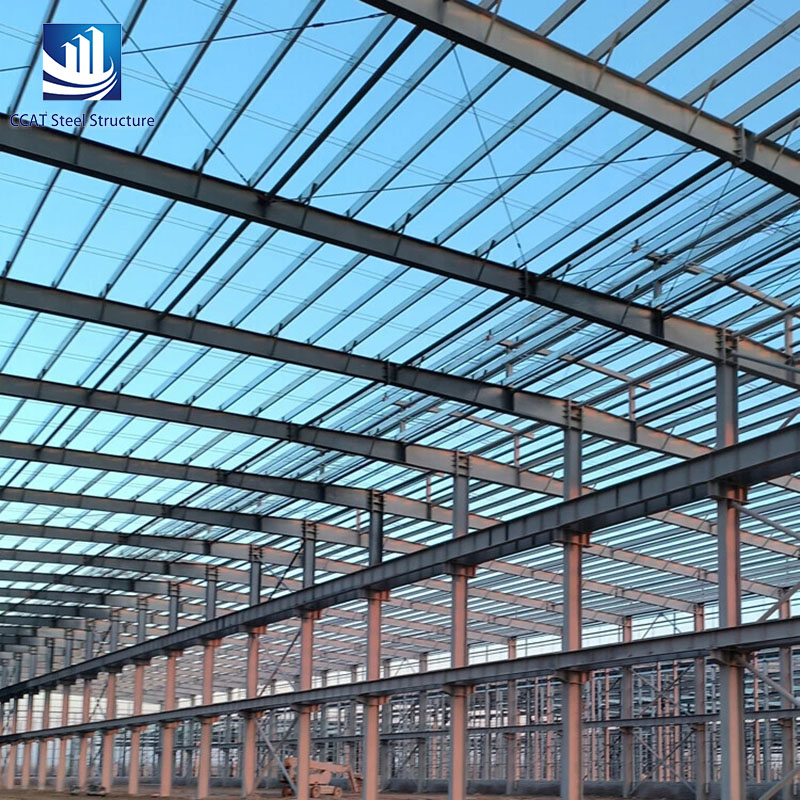

Заводы по производству стальных конструкций делятся на заводы по производству легкой стали и заводы по производству тяжелой стали. Конструктивная система завода в основном состоит из стальных колонн, ветроустойчивых колонн, парапетных колонн, стальных балок крыши, подкрановых балок, стыков колонн, горизонтальных опор фермы крыши, стеновых прогонов, прогонов крыши, оконных рам, тяг и т. д. Основным несущим элементом конструкции портала является конструкция рамы портала, которая может быть однопролетной, многопролетной или многоэтажной, с экономичным пролетом около 24-30 метров.

Вопрос 4. Каковы общие соединения на заводах по производству портальных конструкций?

К распространенным типам соединений для портальных стальных рам относятся соединения оснований колонн, соединения балок с колоннами, соединения балок с балками ферм крыши, опорные соединения между колоннами, узлы соединения стяжных стержней, узлы опор желоба и т. д.

Вопрос 5. Каковы компоненты системы стальной рамной конструкции?

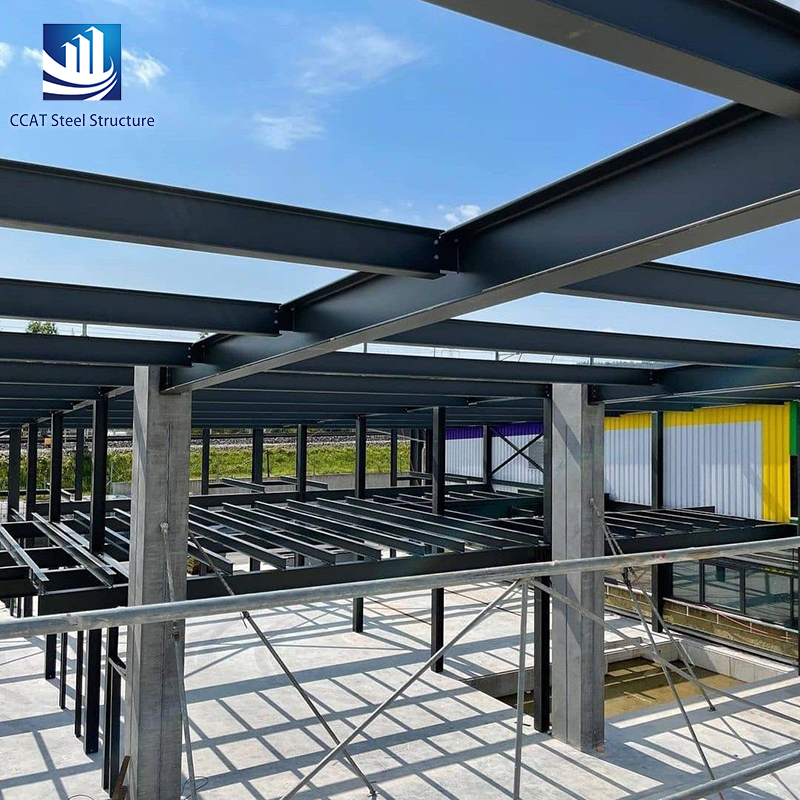

Для стальных каркасов, по мере увеличения количества этажей и высоты, помимо выдерживания больших вертикальных нагрузок, требования к поперечному сопротивлению (ветровые нагрузки, сейсмические воздействия и т. д.) становятся основной характеристикой каркаса, и его основная конструктивная система обычно делится на три типа: 1. Колонно-опорная система: опирающаяся на синергию колонн и опор для сопротивления боковым силам, подходящая для зданий средней этажности. 2. Чистокаркасная система: опора исключительно на раму для противодействия боковым силам, с большим использованием стали, подходит для сценариев с меньшим количеством этажей и более низкими сейсмическими требованиями. 3. Система поддержки рамы (наиболее широко используемая): использование рам из чистой стали по бокам для обеспечения гибкого пространства и установка вертикальных опор между колоннами в продольном направлении для повышения жесткости, баланса пространства и стоимости.

Вопрос 6. Каковы общие соединения в стальных рамах?

К общим узлам стальных каркасов относятся узлы основания колонн, стыковые соединения колонн, узлы балка-колонна, узлы балка-балка, опорные узлы, узлы балка-колонна и т. д.

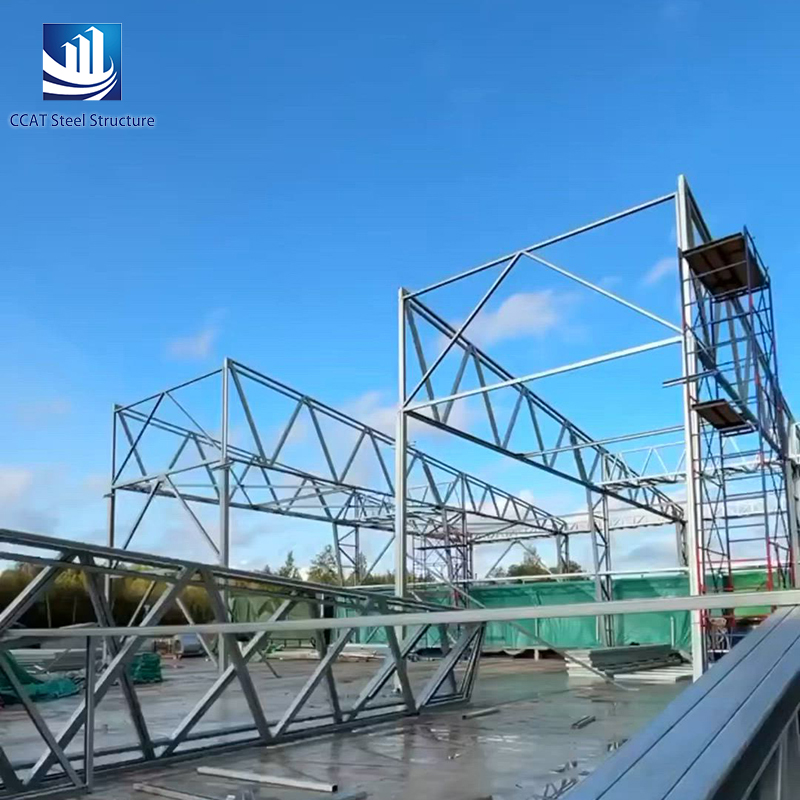

Вопрос 7. Из каких компонентов состоит стальная ферменная конструкция?

- Конструктивная сущность: Образуется соединением двух концов элементов. Ее можно разделить на плоские фермы (действующие внутри плоскости) и пространственные фермы (действующие равномерно в трехмерном пространстве).

Форма сечения: ферма трубчатая, ферма стальная Н-образная, ферма коробчатого сечения, ферма стальная угловая. Тип выбирается исходя из нагрузки и пролета.

Основные компоненты: верхняя тяга (при сжатии), нижняя тяга (при растяжении), вертикальная тяга/боковая диагональная тяга (передающая нагрузку от стержней полотна), межпалубная опора (обеспечивающая общую устойчивость).

Преимущества применения: Расход стали на 30-50% меньше, чем у цельностенных балок. Он имеет небольшой вес и высокую жесткость, что делает его предпочтительным выбором для большепролетных и высотных сооружений.

Вопрос 8. Каковы общие соединения стальных ферм?

К общим узлам стальных ферм в основном относятся узлы соединения вертикальных элементов с верхним и нижним поясами, узлы соединения диагональных элементов связи с верхним и нижним поясами, а также узлы соединения самой фермы.

Вопрос 9. Каковы компоненты системы стальной решетчатой ​​конструкции?

Сетчатая структура — это пространственная структура, образованная путем соединения нескольких стержней в определенный рисунок сетки через узлы. Существует множество типов сетчатых структур. Их можно классифицировать по разным критериям. В Китае их часто делят на решетчатые конструкции системы поперечных ферм, решетчатые конструкции системы треугольных конусов, решетчатые конструкции системы четырехугольных конусов и решетчатые конструкции системы шестиугольных конусов в зависимости от методов их составления. Плоская сетчатая структура в основном состоит из элементов пояса, элементов диагональных связей, промежуточных узлов и опорных узлов.

Вопрос 10. Каковы общие соединения в стальных решетчатых конструкциях?

Сетчатые конструкции в основном включают узлы поперечных пластин, сварные узлы полых сфер и узлы сфер с болтовым креплением, а также опорные узлы. Узлы поперечных пластин подходят для решетчатых конструкций со стальными секциями, а соединение секций с узловой пластиной достигается посредством сварки или высокопрочных болтов. Узлы полой сферы и узлы сферы с болтовым креплением применимы к решетчатым конструкциям со стальными трубками.
